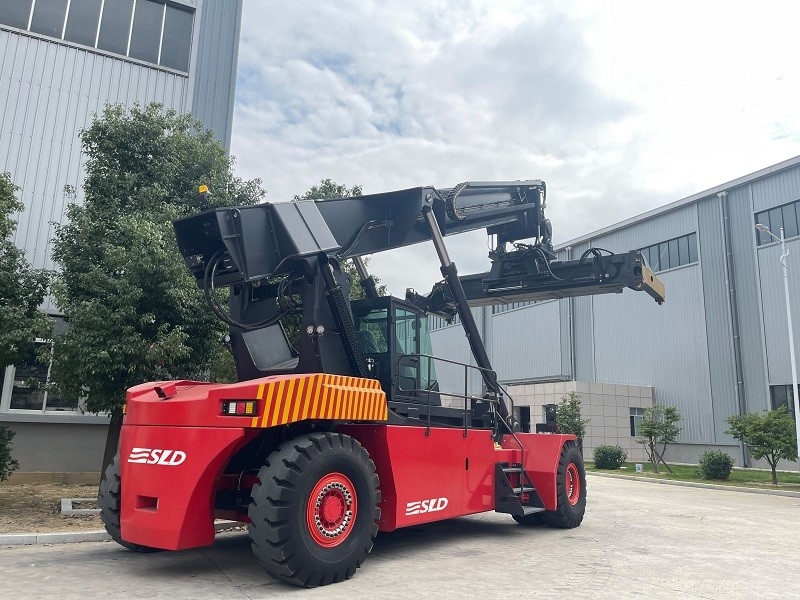

رافعة حاويات كاملة سعة 45 طنًا للموانئ

يستخدم على نطاق واسع في الموانئ ومحطات نقل السكك الحديدية لتكديس ونقل الحاويات القياسية الثقيلة بطول 20 قدمًا و40 قدمًا، بسعر رخيص وكفاءة عالية.

مميزات رافعة الحاويات سعة 45 طن:

يستخدم فلتر الهواء المسبق لسحب المحرك تصميمًا عالي المستوى بشكل حصري، وبيئة أكثر مقاومة للغبار، ويستخدم فلتر الهواء ثنائي النواة من Friega (مع حماية من الأسلاك الفولاذية) لحماية المحرك، وإطالة عمر الشاحن التوربيني بشكل كبير. جميع العلامات التجارية الأخرى لها تصميم منخفض الموضع لتوفير التكلفة. والعديد من العلامات التجارية بدون حماية من الأسلاك الفولاذية.

تتبنى الرافعة الأمامية SLDR450 أحدث مفاهيم التصميم والتكنولوجيا في العالم. فهي تتمتع بأفضل استقرار للآلة بأكملها وأعلى عامل أمان في جميع المنتجات.

سلدر450لديه خاصية فريدة: عندما يقوم السائق بتشغيل عصا التحكم، فهو لا يحتاج إلى الضغط على دواسة الوقود، حيث سيتم تسريع المحرك تلقائيًا، وتوفير الطاقة للنظام الهيدروليكي عند الطلب.عند سرعة محرك معينة، من خلال تغيير زاوية لوحة المضخة، يتم تحقيق الأداء الأمثل. يكون السائقون في حالة مريحة للغاية.توفير الوقود،وظيفة الرفع العمودي لتلبية عملية الرفع الأكثر تعقيدًا.

أسطوانة توجيه مزدوجة الحركة من كيسلر مع حد ميكانيكي وصمام عازل للنظام. دبوس التثبيت والمسامير لتثبيت أسطوانة التوجيه متصلة بشكل صارم بجسم التوجيه. ضمان زاوية توجيه دقيقة. ضمان قوة اتصال أفضل. حماية الإطار من الاحتكاك والطرق على جانب محور العجلة. منع الأسطوانة من الضرب الزائد. منع طرق المكبس على رأس الأسطوانة لتجنب تسرب الزيت.

الأسطوانة والمحامل،تصميم فريد من نوعه يقلب الشعور العام. أسطوانة ذات قطر أصغر، ورؤية أفضل، وتزييت مجاني، وتلف أقل للمحامل مقارنة بالعلامات التجارية الأخرى.

مخزن حمل الأسطوانة، مراقبة في الوقت الحقيقي لموضع شوط الأسطوانة بواسطة نظام الحمل الآمن. يتم نقل الإشارة إلى نظام التحكم في الحمل عندما تكون شوط الأسطوانة على بعد 5 سم من الحد الأقصى / الأدنى.

تقل زاوية صفيحة المضخة. يقلل تدفق الزيت الهيدروليكي ببطءالفعل حتى التوقف.

مجهز بنظام تحكم كامل في CAN-bus. نظام متكامل بالكامل لمراقبة الوقت من خلال أجهزة استشعار مدمجة. تم تقليل عدد حزم الأسلاك بشكل كبير. تمنع موصلات الأسلاك المحكمة دخول الرطوبة.رقم حاوية العداد.

وظيفة التشخيص عن بعد والإنذار المبكر. مراقبة البيانات الرئيسية عن بعد واستقبال التشخيص بواسطة الكمبيوتر. تحتوي على أكواد الأعطال المهمة. من خلال تطبيق الهاتف المحمول للإنذار المبكر، وبيانات أطلس المنحنى في الوقت الفعلي في آخر 30 يومًا من كل شهر. تحتوي على رمز خطأ مسجل.نظام مراقبة عن بعد اختياري,يمكن مراقبة الشاحنة على جهاز الكمبيوتر أو الهاتف المحمول. ويمكنه توفير التشغيل في الوقت الفعلي والبيانات الإحصائية لدعم اتخاذ القرار لدى العميل.

المواصفات الفنية:

الموديل: SLDR450

المحرك: CumminsQSM11، 246 كيلو وات عند 2200 دورة في الدقيقة

ناقل الحركة: ZF5WG261، 5/3 تروس ناقل الحركة التلقائي

محور القيادة: Kessler D102PL341-NLB من النوع العريض

محور التوجيه:Kessler L102

الإطارات: 18.00-25 PR40رقم 4-رقم 4

المضخة: هيدروليكية ليندي

صمام: صمام هيدروليكي من ليندي

الموزع: WLZSP +/- 800 مم

• صفات
  نموذج		سلدر450
  وحدة الطاقة		ديزل
  نوع العملية		السائق جالس
  سعة التحميل (L1، L2، L3)	س(كجم)	45000/31000/16000
  مركز التحميل، الصف الأول (L1)	ج (مم)	1800
  مركز التحميل، الصف الثاني (L2)	ج (مم)	3860
  مركز التحميل، الصف الثالث (L3)	ج (مم)	6400
  من مركز المحور إلى مركز الموزع (ارتفاع L1-1/2)	x (مم)	2800
  قاعدة العجلات	ي (مم)	6400
  أبعاد
  زاوية رفع الذراع، الرفع/الخفض	ألفا/بيتا(/°)	61/0
  تم خفض ارتفاع الرافعة	ح1 (مم)	4945
  ارتفاع الرفع (L1، L2، L3)	ح3 (مم)	15900/14100/11350
  الارتفاع، ذراع ممتدة	ح4 (مم)	19000
  ارتفاع الكابينة	ح6 (مم)	3900
  ارتفاع مقعد المشغل	ح7 (مم)	2840
  ارتفاع وصلة القطر	ح10 (مم)	600
  تم خفض ارتفاع قفل الالتواء	ح13 (مم)	1495
  الطول الإجمالي مع الموزع	ل1 (مم)	11618
  الطول الإجمالي	ل2 (مم)	8410
  العرض الكلي	ب1/ب2 (مم)	4180/3400
  عرض الموزع 20'/40'	ب3 (مم)	6050/12150
  الحد الأدنى للخلوص الأرضي.	م1 (مم)	345
  الخلوص الأرضي، مركز قاعدة العجلات	م2 (مم)	350
  ممر التكديس حاويات 20 قدم	أست (مم)	10225
  ممر التكديس لحاويات 40 قدمًا ونصف قطر الدوران	أست (مم)	13050
  الحد الأدنى لمسافة نقطة الدوران	وا (مم)	8605
  الحد الأدنى لمسافة نقطة الدوران	ب13 (مم)	3400
  امتداد العجلات، العجلات الأمامية	ب10 (مم)	3030
  امتداد العجلات، العجلة الخلفية	ب11 (مم)	2786
  وزن
  الوزن (غير محمل/محمل)	كلغ	71400/116400
  الحمل على محور القيادة (غير محمل/محمل)	كلغ	36400/101900
  الحمل على محور التوجيه (غير محمل/محمل)	كلغ	35000/14500
  أداء
  سرعة السفر (غير محملة/محملة)	كم/س	25/21
  القدرة على الصعود (غير محملة/محملة)	%	30/28.8
  قوة الجذب (غير محملة)	كن	408
  سرعة الرفع (غير محملة/محملة)	آنسة	0.39/0.28
  سرعة التخفيض (غير محملة/محملة)	آنسة	0.39/0.39
  الطائرة
  كابينة مغلقة متحركة
  مجهزة بتكييف الهواء ووظائف التبريد والتدفئة
  مستوى الضوضاء عند مقعد السائق	ديسيبل	74
  محرك
  ماركة		كمينز
  يكتب		كيو إس إم 11
  رقم الأسطوانة/الإزاحة		6/10820 سم3
  القدرة المقدرة بالسرعة المقدرة		250 كيلو وات عند 2100 دورة في الدقيقة
  الانفعال الاقصى		1674 نيوتن متر عند 1500 دورة في الدقيقة
  التيار المقدر للمولد		150 أمبير
  بطارية		24 فولت
  الانتقال
  ماركة		ZF/5WG261 أوتوماتيكي
  يكتب		التحول التلقائي/التشابك
  نوع القابض		محول عزم الدوران
  رقم الترس		5 ف/3ر
  الإطارات
  العجلات بالسيارة		18.00-25 40PR
  عجلات القيادة		18.00-25 40PR
  يكتب		هوائي
  ضغط		10 بار
  الكمية، الأمامية/الخلفية		4/2
  سعة الخزانات
  خزان الزيت الهيدروليكي	ل	800
  خزان الوقود	ل	500
  محور التدوير
  ماركة		كيسلر/ألمانيا
  نموذج		د102PL341
  محور توجيهي
  ماركة		كيسلر/ألمانيا
  نموذج		ل102
  توجيه		اسطوانة مزدوجة الفعل
  نظام الفرامل
  توقف الخدمة		قرص هيدروليكي مبلل
  فرملة اليد		فرامل قرصية كهربائية يتم تشغيلها عند إيقاف تشغيل الطاقة
  النظام الهيدروليكي
  مضخة مكبس مزدوجة
  الحد الأقصى للضغط: 310 بار
  نظام استشعار الحمل
  مبرد هيدروليكي بمحرك كهربائي
  خزان زيت الفرامل منفصل
  فقاعة
  2x أسطوانة رفع مزدوجة الحركة
  1 × أسطوانة تمديد مزدوجة الحركة
  ناشر
  التعامل مع حاويات ISO 20'-40'
  2x اسطوانة التخميد	2x علبة التروس ونظام الفرامل
  ماركة	إس بي 45
  تدوير الدرجات	-105°/+195°
  تحويل جانبي	-800/+800 مم
  سلامة الشاحنات
  نظام عرض الخطأ
  نظام عداد للحاويات
  نظام الوزن (دقة منخفضة)
  نظام الحماية من التحميل الزائد للكهرباء
  نظام التحكم الكامل في CAN-BUS
  قفل ناقل الحركة الاتجاهي
  يتم تفعيل فرامل الانتظار عند إيقاف التشغيل
  مفتاح المقعد
  سلامة الموزع
  القفل/فتح القفل فقط بعد الهبوط الصحيح
  الرفع/الخفض فقط عندما تكون أقفال الالتواء الأربعة في نفس الوضع
  مفتاح حد دوران منع الاصطدام
